CIJ mot TIJ (Termisk bläckstråleskrivare)

• Både CIJ och TIJ (Termisk bläckstråleskrivare) är väl beprövade märknings- och kodningstekniker som lämpar sig för märkningsapplikationer inom en rad olika branscher.
• Ur ett ägandekostnadsperspektiv är skrivare med ” TIJ (Termisk bläckstråleskrivare) ”-teknik betydligt mer kostnadseffektiva. En stor papperstillverkare sparade faktiskt över 100 000 dollar enbart i initialkostnader genom att byta till en kostnadseffektiv VIApack-lösning från Matthews.
• För tillämpningar som kräver märkningar med högre upplösning, såsom 2D-koder och traditionella 1D-streckkoder, är ” TIJ (Termisk bläckstråleskrivare) ” det bästa alternativet.

Från det ögonblick en produkt kommer in på produktionslinjen till dess att den lämnar tillverkningsanläggningen har den sannolikt genomgått flera märkningssteg. Från streckkoder och bäst före-datum till kartongkoder och palletiketter – det finns otaliga sätt att märka produkter och förpackningar för identifiering, spårning och spårbarhet. Varje märkning medför sina egna utmaningar beroende på produkten samt formen, storleken och materialet på det föremål som ska märkas. Utmaningen för tillverkarna är därför att förstå vilken tryckteknik som är mest effektiv och tillförlitlig för varje steg i processen.

De vanligaste industriella utskriftsteknikerna på marknaden är kontinuerlig bläck Bläckstråle (CIJ) och termisk Bläckstråle (TIJ (Termisk bläckstråleskrivare)), vilka båda har sina för- och nackdelar samt lämpliga användningsområden. Nedan redogör vi för skillnaderna mellan dessa två tekniker och de idealiska användningsscenarierna för var och en.

Grunderna: Hur fungerar CIJ och TIJ (Termisk bläckstråleskrivare) ?

CIJ har under många år varit den dominerande lösningen för primärmärkning med små tecken. Som namnet antyder använder CIJ-skrivare ett högtrycksmunstycke för att spruta ut en kontinuerlig ström av bläckdroppar från skrivhuvudets enda munstycke, varav de flesta hamnar i skrivhuvudets uppsamlingsränna och återförs till bläcktanken. Dessa droppar kan, beroende på om de laddas av elektroder eller inte, ”styrs” för att skapa text eller bilder.  Vid behov pressas de laddade dropparna genom utskriftssystemet och används för att bilda märkningen. De som inte är laddade faller ner i uppsamlingsrännan och tillbaka in i systemet.

TIJ (Termisk bläckstråleskrivare) Å andra sidan finns en utskriftsmetod av typen ”drop on demand”, där värme används för att överföra bläck och pigment till den önskade produkten, kartongen eller etiketten. Bläcket förblir stillastående tills det behövs, varvid dropparna snabbt värms upp och förångas av en motståndsspole och sedan sprutas ut ur kammaren med hjälp av tryckluftsbubblor (som bildas vid förångningen) för att bilda en markering, en kod eller en bild.

TIJ (Termisk bläckstråleskrivare) -skrivare för industriellt bruk, såsom Matthews L-serien, som här visas i en nyckelfärdig ViaPack-konfiguration, kan enkelt integreras i vilken produktionslinje som helst och stödjer ett brett spektrum av märkningsapplikationer med hög upplösning.

Att väga för- och nackdelarna med CIJ och TIJ (Termisk bläckstråleskrivare)

Med detta i åtanke ska vi nu titta närmare på de fördelar som CIJ och TIJ (Termisk bläckstråleskrivare) erbjuder, liksom några av nackdelarna. För att tydligt illustrera detta har vi tagit fram en tabell över både för- och nackdelar, som visar vilka fördelar du får med respektive utskriftsteknik, följt av nackdelarna med att använda dem för märkning.

Fördelar och nackdelar med CIJ

Fördelar

• Flexibilitet vad gäller avstånd: CIJ-skrivare behöver inte komma i kontakt med produkten för att skriva ut och kan placeras på ett rimligt avstånd. Detta möjliggör bättre märkning på ömtåliga eller udda formade produkter, såsom böjda produkter eller sådana som kan förskjutas eller studsa på produktionslinjen.
• Mindre risk för igensättning: Tack vare en kontinuerlig bläckström minskar risken för att munstyckena sätts igen och stör utskriften. I krävande miljöer där damm eller andra rester bildas, till exempel vid märkning av trä- eller mjölsäckar, kan det dock fortfarande uppstå ansamlingar av skräp i systemet.
• Tillgång till reservdelar: Eftersom CIJ-skrivare historiskt sett har använts i större utsträckning än TIJ (Termisk bläckstråleskrivare) -skrivare är de material och reservdelar som behövs för att hålla dem i drift i allmänhet lättillgängliga och finns att köpa till konkurrenskraftiga priser. Nyare CIJ-system kan också använda utbytbara moduler som kräver mindre underhåll.
• Flera bläckalternativ: CIJ-skrivare kan använda både vanligt allroundbläck och specialbläck. Detta gör att CIJ-tekniken lämpar sig för ett brett spektrum av tillämpningar, branscher, förpackningskartonger, etiketter och andra material.

Nackdelar

• Lägre bildupplösning: CIJ-skrivare producerar punktmönster med lägre upplösning, vilket kanske inte är optimalt för mer komplexa koder eller bilder, särskilt med tanke på att märkningskraven utvecklas mot att omfatta mer data och förbättrad spårbarhet. Den maximala upplösningen för CIJ-skrivare ligger vanligtvis runt 31 dpi.
• Hållbarhet och tillförlitlighet: Bläck från CIJ-skrivare kan vara mer benäget att kladda, rinna eller lämna fläckar, särskilt när produkterna utsätts för varierande miljöförhållanden efter att de har lämnat lagret.
• Ökad rengöring: På grund av den kontinuerliga sprutningen och cirkulationen av bläck kan golvet eller arbetsytan runt en CIJ-skrivare täckas av bläck. Detta kan kräva specialrengöring och, beroende på användningsområdet, extra ventilation.
• Underhåll av skrivare och reservdelar: CIJ-skrivare har fler komponenter än system med ” TIJ (Termisk bläckstråleskrivare) ”, vilket innebär en större risk för slitage eller haveri. Reparationer kan kräva att hela skrivaren tas ur drift, medan det årliga underhållet kan bidra till högre driftskostnader på lång sikt.
• Uppstartstid: Det kan ta flera minuter för CIJ-kodare att starta upp innan utskriften kan påbörjas. Detta kan leda till förlorad arbetstid för operatören och onödiga produktionsavbrott i början av skift eller efter ett produktionsstopp.

Fördelar och nackdelar med TIJ (Termisk bläckstråleskrivare)

Fördelar

• Hög bildupplösning: TIJ (Termisk bläckstråleskrivare) -skrivare kan skriva ut med upplösningar på upp till 600 × 600 dpi, vilket ger skarpa märkningar av hög kvalitet. Detta gör TIJ (Termisk bläckstråleskrivare) till ett utmärkt val för GS1-kompatibla streckkoder och andra detaljerade koder som används inom medicin, läkemedelsbranschen och andra tillämpningar där spårbarhet är avgörande.
• Hållbarhet: TIJ (Termisk bläckstråleskrivare) -skrivare kan producera hållbara märkningar som tål en rad olika miljöförhållanden, däribland kylförvaring.
• Färre spill: Den ” skrymmande burar ”-baserade konstruktionen hos TIJ (Termisk bläckstråleskrivare) -skrivarna minskar risken för spill jämfört med CIJ-system. Sammantaget kan detta innebära mindre sanering och mindre regelbundet underhåll.
• Rengöring: Framsteg inom tekniken för automatisk utskriftshuvudstyrning ( TIJ (Termisk bläckstråleskrivare) ) har minskat ansamlingen av bläck och smuts som kan leda till igensättning. Vissa system har även automatiska funktioner för rengöring av utskriftshuvudet eller utblåsning.
• Färre delar: TIJ (Termisk bläckstråleskrivare) -skrivare har färre rörliga delar, vilket minskar antalet komponenter som kan gå sönder. Enskilda delar kan ofta bytas ut utan att hela systemet behöver stängas av.
• Minskade underhållskostnader: TIJ (Termisk bläckstråleskrivare) -skrivare kräver i allmänhet mindre löpande underhåll än CIJ-system. Det rutinmässiga underhållet handlar främst om att byta ut skrymmande burar , vilket vanligtvis kan skötas utan specialiserad teknisk support.
• Mångsidighet: TIJ (Termisk bläckstråleskrivare) -skrivare kan skriva ut på en mängd olika ytor, inklusive porösa material. Deras mindre skrivhuvuden gör det dessutom enklare att skriva ut i trånga eller svåråtkomliga utrymmen.
• Liten platsåtgång: Systemen från TIJ (Termisk bläckstråleskrivare) är vanligtvis mer kompakta än CIJ-skrivare, vilket gör det enklare att integrera dem i produktionslinjer där utrymmet är begränsat.

Nackdelar

• Begränsat utskriftsavstånd: Jämfört med CIJ-skrivare måste skrivhuvuden med ” TIJ (Termisk bläckstråleskrivare) ”-teknik i allmänhet placeras inom några millimeter från produkten för att skapa en exakt märkning. Produkterna måste dessutom röra sig jämnt förbi skrivhuvudet. Tekniker med längre utskriftsavstånd, såsom ” TIJ (Termisk bläckstråleskrivare) ”, börjar nu lösa denna begränsning.
• Färre bläckalternativ: Tekniken ” TIJ (Termisk bläckstråleskrivare) ” kan innebära färre bläckalternativ beroende på användningsområde och underlag. Vissa material kan kräva specialbläck, vilket kan öka driftskostnaderna.
• Kostnader för patroner: Även om system med kontinuerlig inkjetutskrift ( TIJ (Termisk bläckstråleskrivare) ) i allmänhet har lägre totala underhållskostnader, kan ersättningspatroner kosta mer än vissa enskilda reservdelar till CIJ-system. System med kontinuerlig inkjetutskrift ( TIJ (Termisk bläckstråleskrivare) ) kräver dock vanligtvis mindre arbetsinsats och underhåll totalt sett.
• Det går inte att skriva ut uppåt: På grund av det sätt på vilket TIJ (Termisk bläckstråleskrivare) -skrivare producerar bläckdroppar är de i allmänhet inte lämpliga för utskrift uppåt på undersidan av en produkt, till exempel undersidan av en burk eller flaska. Detta är mindre av ett problem för sekundärförpackningar, som vanligtvis märks på sidan eller ovansidan.

Att avgöra när man ska använda CIJ jämfört med TIJ (Termisk bläckstråleskrivare)

Som framgår ovan finns det både för- och nackdelar med de båda utskriftsteknikerna. Nu när du vet hur CIJ- och TIJ-teknikerna fungerar och vilka fördelar de båda har, undrar du kanske: vilken passar bäst för just min tillämpning?

Även om vi inte kan ge dig ett definitivt svar kan vi hjälpa dig genom att presentera några allmänna användningsscenarier för respektive alternativ:

• CIJ: Om du skriver ut märkningar och koder i en snabb, kontinuerlig produktionsprocess som kräver stora mängder bläck (t.ex. utgångsdatum på livsmedelsförpackningar) kan CIJ vara ett bra val. Detta gäller särskilt om du har en produktionslinje som är i drift dygnet runt och inte påverkas av långsamma uppstartstider. Dessutom har CIJ-skrivare, som nämnts ovan, större flexibilitet när det gäller sprutavstånd, vilket gör att de kan skriva ut på avstånd, över böjda eller ojämna ytor och/eller på produkter som inte rör sig jämnt genom produktionslinjen.
• TIJ (Termisk bläckstråleskrivare): Om du behöver en högupplöst märkning, till exempel för en GS1-kompatibel streckkod, är TIJ (Termisk bläckstråleskrivare) den bästa utskriftstekniken att använda. Eftersom du dessutom enkelt kan byta ut bläckpatronerna är TIJ (Termisk bläckstråleskrivare) också en utmärkt lösning om du behöver växla smidigt mellan olika bläcktyper eller färger. Och slutligen är den omedelbara uppstarten och den lilla storleken hos en TIJ (Termisk bläckstråleskrivare) oslagbar. Så om du behöver en liten, pålitlig skrivare som passar i trånga utrymmen eller behöver större märkningar, bör du definitivt överväga TIJ (Termisk bläckstråleskrivare).

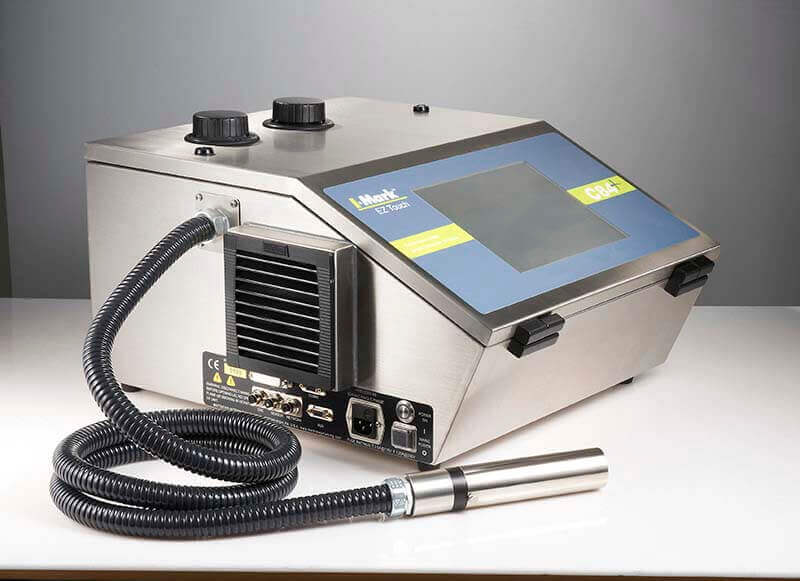

Exempel på en CIJ-skrivare som lämpar sig för industriella tillämpningar, såsom märkning med låg upplösning på primärförpackningar.

TIJ (Termisk bläckstråleskrivare) minskar papperstillverkarens investeringskostnader med 100 000 dollar

En stor tillverkare av skurna och förpackade finpappersprodukter med säte i Mellanvästern stod inför stora utmaningar på grund av sina föråldrade märkningssystem. Den gamla utrustningen var skrymmande, rörig, impopulär bland operatörerna och felbenägen – för att inte tala om att den var dyr att underhålla.

I sin jakt på en modern och kostnadseffektiv lösning vände sig pappersföretaget till Crown Packaging Corporation, som rekommenderade Matthews Marking Systems VIApack – ett prisvärt paket bestående av en termisk Bläckstråle -skrivare och en styrenhet. Trots en inledande skepsis visade ett framgångsrikt test att skrivarna i L-serienerbjuder överlägsen kvalitet, användarvänlighet och kostnadseffektivitet jämfört med CIJ-alternativ.

Tryckeriet övergick smidigt till den nya tekniken och installerade arton VIApack-enheter med anmärkningsvärd snabbhet och minimala störningar. Resultaten var imponerande: förbättrad tryckkvalitet, färre fel och mindre driftstopp samt betydande kostnadsbesparingar redan från början på långt över 100 000 dollar.

Termisk bläckstråleskrivare – förenklad för dagens produktionslinjer

Idag bygger framstegen inom termisk Bläckstråle steknik vidare på dessa fördelar. System som CT1000-termisk Bläckstråle -skrivare är utformade för snabb driftsättning och tillförlitlig prestanda i produktionsmiljöer. Med en kompakt allt-i-ett-design, snabb installation och minimala underhållskrav levererar CT1000 högkvalitativa koder på både porösa och icke-porösa ytor samtidigt som komplexiteten och operatörens arbetsinsats minskas.

Sida vid sida mot segern

Om du läste ovanstående och tänkte ”Det där behöver jag till min produktionslinje!”, så är du inte ensam. Det kan finnas en del av din produktionslinje där CIJ passar bäst, medan TIJ (Termisk bläckstråleskrivare) skulle fungera bäst för en annan del. Matthews Marking Systems MPERIA-plattform är den bästa tekniken för skrivarkontroll i detta scenario, eftersom den kan stödja olika utskriftstekniker från en och samma styrenhet. Du kanske till exempel behöver märk att märka flaskor med CIJ, men använder en Matthews L-serie TIJ (Termisk bläckstråleskrivare) för direktmärkning på kartonger. Med MPERIA-systemet kan du centralisera din produktion och samtidigt styra alla dina utskriftstekniker från en enda skärm, vilket i slutändan ökar produktiviteten och effektiviteten.

Är du intresserad av en demonstration av hur MPERIA kan hjälpa dig att stödja både CIJ och ” TIJ (Termisk bläckstråleskrivare) ” (samt annan tryckteknik) i dina produktionslinjer? Ring oss på 800.775.7775 eller mejla oss på [email protected].
